產品介紹

[高壓鐵心起動電抗器 QKSC系列]

降低高壓電機起動電流、減小對主變的沖擊

??RCQKSC系列高壓起動電抗器是用于限制并降低高壓電機起動電流。當高壓電機從靜止狀態進行起動時，由于電機內阻很小，線路中的起動電流將會很大，會增加主變的帶載能力，如主變的裝機容量小于電機的啟動容量，那會造成主變過載或電機起動失敗。
??當串入起動電抗器后，增加了線路的內阻，起動電流將從原來6~7倍降低到4~5倍，相當于增加了主變的帶載能力，降低了線路的大電流要求。當高壓電機啟動完成后，通過旁路開關將起動電抗器短接，不增加線路的損耗。

高壓鐵心電抗器

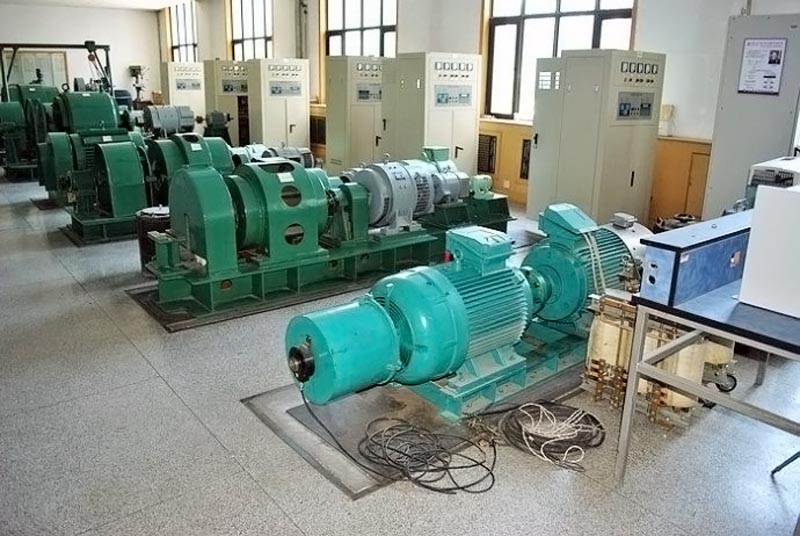

●高壓電機起動柜(Motor Starting)

●產品特點(Product Features)

◆ 采用高品質鐵心、降低鐵損及鐵心發熱量
◆ 電磁線采用優良的Class F級聚脂薄膜材料
◆ 線圈采用真空澆注工藝，防潮、防塵、防腐蝕
◆ 鐵心采用科學的結構形式，保證產品具有良好的線性度及穩定性
◆ 產品采用靜電噴塑進行表面處理，長期惡劣環境下工作也不會氧化

●起動電抗器操作說明(Operating Instructions For Reactor)

◆正常完成啟動情況：

1、檢查起動電抗器所標功率與高壓電機功率是否匹配
2、檢查起動電抗器旁路開關是否斷開
3、首次起動時，所接端子在電抗器的100%抽頭處，此抽頭電抗值最大
4、合閘起動電機，觀察電機起動情況，正常10~20S時間起動完成

5、電機啟動完成后，合上旁路開關，使起動電抗器短接

◆非正常完成啟動情況：

1、如在120S時間內電機未能成功起動，需立即斷開電源，間隔5h后方能再次起動

2、將抽頭調至85%抽頭處，重新進行啟動電機操作

3、電機起動完成后，合上旁路開關，使電抗器短接，完成起動過程
●產品參數(Product Parameters)

工作電壓 working voltage (V)	電機功率 Working current (kVa)	絕緣水平 Insulation level	絕緣電阻 insulation resistance	絕緣等級 Insulation grade	溫升 temperature rise	噪音 noise (dB)	執行標準 standard
AC 6kV 10kV 35kV	220kVA至1600kVA	AC35LI75kV/50Hz/5mA，60S	DC1000V，≥100MΩ	F級	≤70K	≤60dB	GB1094.6-2011
