產品介紹

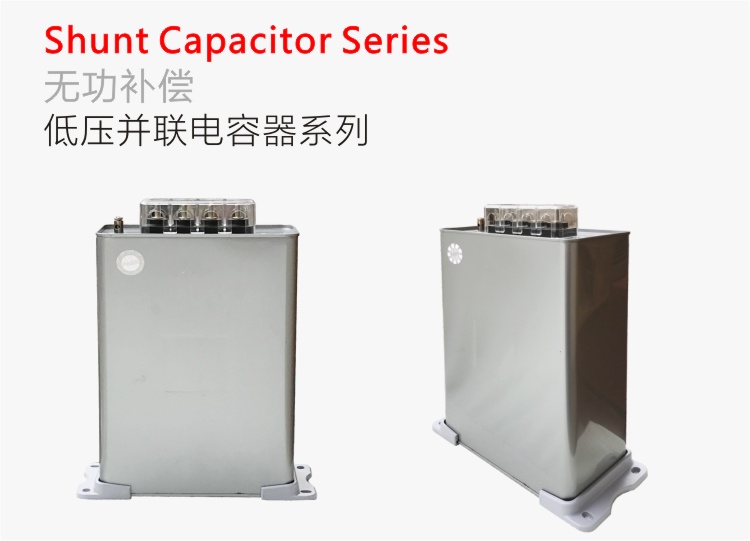

[并聯電容器,濾波電容器]
功率因數無功補償，諧波治理??因所有電感性負載均需大量的無功功率，而無功功率如不是由電容器提供，則需由傳輸電網上供給。因此設計系統的傳輸能力時就要考慮有效功率及無功功率，也就是需較大容量的傳輸電纜及變壓器。又因無功功率的傳輸將造成傳輸線路及變壓器損失增加，而降低經濟效益，所以需要加裝電容器進行就近無功補償。
無功補償
●產品特點(Product Features)
◆ 采用優質的聚丙薄膜作為絕緣
◆ 產品具有非常低的損耗
◆ 可靠的工藝手段保障產品的優良品質
◆ 使用壽命長，有自恢復功能
◆ 容易安裝 - 重量輕、高穩定
●并聯電容器作用(Input reactor action)
◆ 降低電網系統中的諧波含量
◆ 加裝電容器后可以降低電費
◆ 加裝電容器后可以能節省設備費用
◆ 加裝電容器后提高生產量，保持質量
◆ 加裝電容器后可加大配電系統的容量
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
電容容量 Capacitance capacity (kVar) |
工作頻率 Frequency |
容量偏差 Capacity Deviation |
有功損耗 Active power loss |
極間電壓強度 Voltage intensity |
允許過電流 Over (A) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC230V~1140V | 1~60kVar | 50Hz/60Hz | -3%~+5% | ≤1.2W/kVar | 2.15Un 5秒 | 1.3In | GB/T12747 IEC 60831 |
●400V 三相共補選型表(Selection Table)
|
電容器型號 Capacitor Type |
額定電壓 Rated Voltage (kV) |
額定容量 Rated Capacity (kVar) |
額定電容 Rated Capacitance (uF) |
額定頻率 Rated Frequency (Hz) |
額定電流 Rated current (A) |
外殼高度 Height (mm) |
|---|---|---|---|---|---|---|
| RKBSMJ-0.4/3-3 | 0.4 | 3 | 59.7 | 50 | 4.3 | 150 |

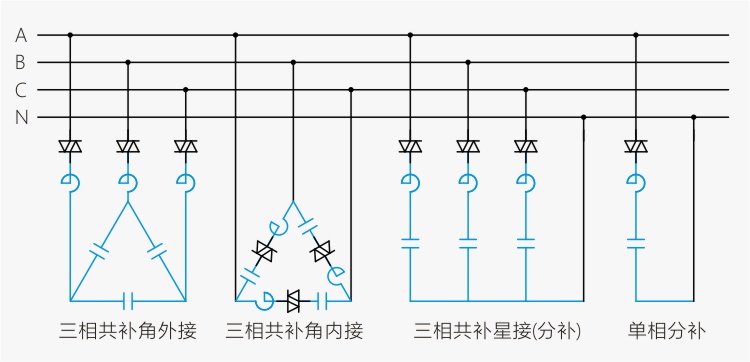

●產品接線圖(Product Wiring Diagram)
