產品介紹
[集成式智能電容器RCCX RCCF系列]
安裝簡單,組網方便,體積小對空間要求低智能電容器

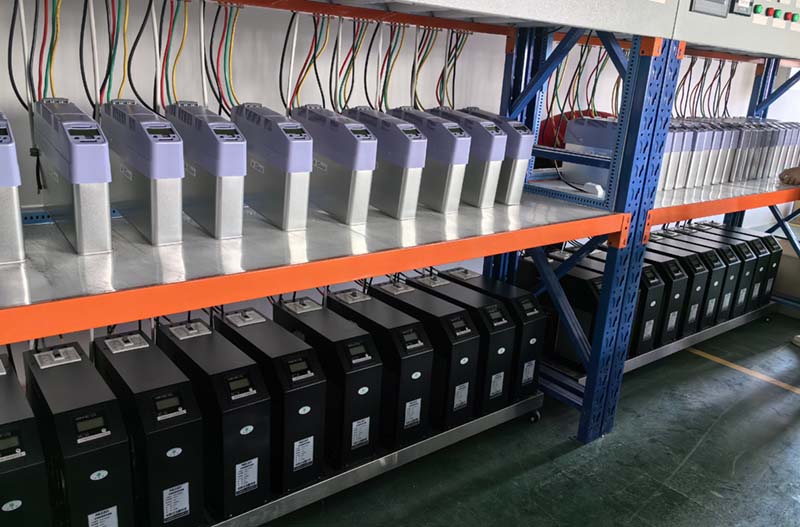

●滿負荷全負載智能電容器老化測試平臺(Test Platform)
●產品特點(Product Features)
◆ 全智能控制，高效可靠持久穩定
◆ 表面磨砂鍍鋅外殼，耐腐蝕
◆ 芯片級多重防范，防過熱、防過壓、防過流
◆ 全LED液晶顯示，操作一目了然
◆ 多孔散熱設計，保證產品低溫運行
●產品優勢(Product Advantages)
◆ 安裝接線方便，對現場人員要求低
◆ 智能節能高效，不用長距離接線增加線損
◆ 拓展組網方便快捷，即插即用
◆ 產品小巧便捷可靠，不占安裝空間
●產品外型展示(Product Exterior Display)
|
產品正面 |
產品側面 |
產品頂部 |
產品背面 |
|---|---|---|---|
 |
 |
 |
 |
●產品參數(Product Parameters)
|
系統電壓 System voltage (V) |
電容電壓 Capacitive voltage (V) |
額定容量 Rated Capacity (kVar) |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
絕緣水平 INSULATION LEVEL |
噪聲 Noise level |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC380V | 250V、450V | 5kVar~30kVar | DC1000V，≥100MΩ | H級 | AC3kV/50Hz/5mA，60S | ≤65dB | DL/T842-2015 |
●安裝方式(Installation)
◆ 智能電容器應平裝在柜體內，與地面垂直，顯示屏朝正面放置
◆ 智能電容器之間水平安裝間距應不小于30mm，留出散熱空間
◆ 垂直安裝間距不小于200mm，有利于散熱及接線操作
◆ 如在GCK、GCS、MNS等低壓柜中，可針對其自身柜體空間尺寸，靈活選配布置
●安裝要求(Installation)
◆ 當智能電容器單臺就地補償使用時，可以不加柜體防護，只需在智能電容器周圍設置防護隔離欄即可，但應注意不要把產品裸露放置在灰塵多的場合。
◆ 當智能電容器多臺并接使用時，需加防護外殼。戶外應為帶通風散熱并且有良好防雨能力的不銹鋼箱體。戶內可采用GGD等形式的柜體，柜體上面防護頂及下地應有隱蔽防塵的通風孔百葉窗，前后門板在智能電容器安裝處也應有透氣通風的百葉窗口，如果為灰塵較多的場合，柜體還應注意防塵及內裝風扇散熱。
◆ 柜體的尺寸及數量應在確定智能電容器數量及安裝方式后才能確認。
●RCCX共補集成式智能電容器選型表(Selection Table)
參數表 點擊展開
|
智能電容型號 Capacitor modeL |
補償類型 type of compensation |
補償容量 Compensation capacity |
電容電壓 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCCX/450-5+5 | 共補 | 5+5 | 450V | 78*380*220 | 50*360 |
| RCCX/450-5+10 | 共補 | 5+10 | 450V | 78*380*220 | 50*360 |
| RCCX/450-10+10 | 共補 | 10+10 | 450V | 78*380*220 | 50*360 |
| RCCX/450-15+10 | 共補 | 15+10 | 450V | 78*380*270 | 50*360 |
| RCCX/450-15+15 | 共補 | 15+15 | 450V | 78*380*270 | 50*360 |
| RCCX/450-10+20 | 共補 | 10+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-15+20 | 共補 | 15+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-10+25 | 共補 | 10+25 | 450V | 78*380*310 | 50*360 |
| RCCX/450-20+20 | 共補 | 20+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-25+25 | 共補 | 25+25 | 450V | 78*380*330 | 50*360 |
| RCCX/450-20+30 | 共補 | 20+30 | 450V | 78*380*330 | 50*360 |
| RCCX/450-30+30 | 共補 | 30+30 | 450V | 78*380*330 | 50*360 |
●RCCF分補集成式智能電容器選型表(Selection Table)
參數表 點擊展開
|
智能電容型號 Capacitor modeL |
補償類型 type of compensation |
補償容量 Compensation capacity |
電容電壓 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCCF/250-5 | 分補 | 5kVar | 250V | 78*380*220 | 50*360 |
| RCCF/250-10 | 分補 | 10kVar | 250V | 78*380*220 | 50*360 |
| RCCF/250-20 | 分補 | 20kVar | 250V | 78*380*270 | 50*360 |
| RCCF/250-25 | 分補 | 25kVar | 250V | 78*380*270 | 50*360 |
| RCCF/250-30 | 分補 | 30kVar | 250V | 78*380*310 | 50*360 |
